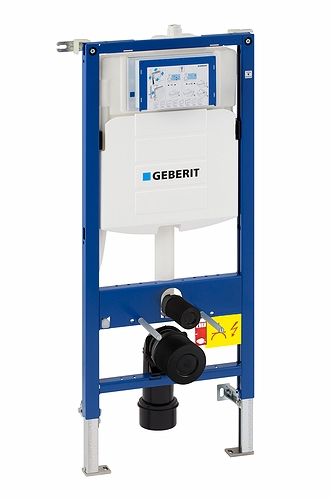

Geberit asennusteline Duofix Sigma korkea 112cm 5756593

Kuvaus

Geberit Duofix Sigma 112 cm on korkea asennuselementti seinä-WC:lle Sigma-säiliöllä. Tässä uusitussa mallissa on hiljaisempi täyttöventtiili ja se soveltuu myös suuremman ulottuman omaaville seinä-WC-istuimille aina 70 cm asti. Vesi voidaan tuoda säiliöön molemmilta sivuilta tai päältä. Asennuselementin päältä on nostettavissa levyt elementin sivukiinnitystä varten metalli- tai puuprofiileihin tai täyskorkeisiin Geberit Duofix -tolppiin. Toimitukseen sisältyy ylä- ja alaseinäkiinnikkeet, vesi- ja viemärikytkentäsarjat, Q-lukko (90 °) ja kierretangot istuimen kiinnitykseen (kiinnitysväli 18 tai 23 cm). Sigma-huuhtelupainikkeiden ja etähuuhtelupainikkeiden asennus onnistuu ilman työkaluja. Huuhtelupainike asennetaan säiliön eteen. Huuhtelusäiliö on täysin eristetty kondenssia vastaan. Asennuselementissä on valmius sähkökytkennöille. Tuote on yhteensopiva Geberit AquaClean -pesu-WC-istuinten, Geberit DuoFresh -hajunpoistomoduulien ja -raikastinpuikkoannostelijoiden kanssa.

Ominaisuudet:

• Mallisarja 2025

• Staattisesti itsekantava kehys, korroosiosuojaus jauhemaalattu

• Runko seinä-WC-istuimille, standardin EN 33 mukaiset asennusmitat ja ulottuma enintään 70 cm

• Asennuselementin päältä ulosvedettävä levy sivukiinnitystä varten metalli- tai puuprofiileihin tai täyskorkeisiin Geberit Duofix -tolppiin

• Vaihtoehtoinen kiinnityspiste seinäankkureille

• Jalkalevyt voidaan kääntää, sopivat asennettaviksi U-profiileihin UW 50 ja UW 75

• Jalkalevyt voidaan asentaa Geberit Duofix -järjestelmäkiskoon ilman työkaluja, ilman lisäkomponentteja

• Sinkityt, korroosiosuojatut jalkatuet, luistonesto

• Liitoskäyrä voidaan asentaa ilman työkaluja eri syvyysasentoihin, säätöalue 45 mm

• Geberit Sigma -piilohuuhtelusäiliö 12 cm, täysin eristetty kondenssia vastaan

• Huuhteluun edestä, sopii yksihuuhteluun, kaksoishuuhteluun ja huuhtelu/stop-huuhteluun

• Tehdasasetuksessa välitön jälkihuuhtelu mahdollinen

• Piilohuuhtelusäiliö valmisteltu PEX-liitintä varten

• Piilohuuhtelusäiliön asennus- ja huoltotoimet ilman työkaluja

• Vesikytkentä sivulla tai päällä

• Huoltoaukon suojakansi voidaan lyhentää, suojaa kosteudelta ja lialta

• Suojaputki Geberit AquaClean -pesu-wc-istuimien vedensyöttöjohtoa ja liitäntäkaapelia varten

• Kiinnitys sähköliitokselle ja Power & Connect Box -rasialle

Tekniset tiedot:

• Käyttöpaine: 0.1–10 bar

• Veden enimmäislämpötila: 25 °C

• Huuhtelumäärän tehdasasetus: 6 l/3 l

• Pienen huuhtelumäärän säätöalue: 2–4 l

• Suuren huuhtelumäärän säätöalue: 4 l/4.5 l/6 l/7.5 l

• Virtausmäärä 3 barin paineessa: 0.16 l/s

• Vähimmäisvirtauspaine: 0.1 bar

• Mitoitusvirtaama: 0.09 l/s

Toimituksen sisältö:

• PEX-liitin, jossa kierreliitos G 1/2” sekä liittimet 15 x 2,5 mm ja 16 x 2,2 mm, muunnoskappaleella

• Huoltoaukon suojakansi

• 2 yläseinäkiinnikettä

• Liitossarja WC:tä varten, ø 90 mm

• Liitoskäyrä 90° PE-HD-materiaalia, ø 90 mm

• Muunnosyhde PE-HD-materiaalia, ø 90 / 110 mm

• Kiinnitys PEX-suojaputkille, ø 25 ja ø 28 mm

• 2 alaseinäkiinnikettä

• Kiinnitys- ja suojamateriaali.
